Jak weryfikować dokumentację i jakość płyt warstwowych kupowanych z zapasów magazynowych przed ich montażem

Presja czasu na placu budowy skłania inwestorów realizujących obiekty modułowe do poszukiwania szybkich dostaw materiałów konstrukcyjnych. Szybki zakup z zapasów magazynowych pozwala uniknąć kosztownych przestojów, jednak narzuca specyficzny tryb odbioru towaru. Podczas takich transakcji etap szczegółowej weryfikacji dokumentacji technicznej bywa niesłusznie pomijany na rzecz natychmiastowego pozyskania produktu. Przedsiębiorcy chętnie wybierają płyty warstwowe dostępne od ręki, aby płynnie kontynuować budowę pawilonów handlowych czy hal produkcyjnych. Pominięcie analizy certyfikatów i fizycznego stanu okładzin generuje jednak poważne ryzyko wstrzymania prac na późniejszych etapach inwestycji. Prawidłowa ocena komponentów przed ich załadunkiem stanowi jedyną gwarancję, że nabyty towar spełnia rygorystyczne normy bezpieczeństwa.

Weryfikacja dokumentacji i certyfikatów zwalnianej partii

Dokumentacja techniczna towarzysząca materiałom budowlanym określa ich przydatność do konkretnych zastosowań konstrukcyjnych. Deklaracja właściwości użytkowych (DoP) stanowi podstawowy dokument potwierdzający zgodność komponentów z normą PN-EN 14509:2013. Odbierając partie zwalniane bezpośrednio z magazynu, wykonawca ma obowiązek rygorystycznie porównać dane z etykiety opakowania z przekazaną specyfikacją. Identyfikacja towaru opiera się na analizie numeru partii oraz daty wytworzenia, które producenci umieszczają bezpośrednio na okładzinach stalowych lub zbiorczych foliach ochronnych.

Rynek oferuje również materiały drugiego gatunku, co wymaga od inwestora zwiększonej ostrożności. W takich przypadkach producent nie wystawia pełnej deklaracji właściwości użytkowych ani oznakowania CE, co eliminuje gwarancję utrzymania zakładanych parametrów mechanicznych. Oznacza to przeniesienie odpowiedzialności za bezpieczeństwo konstrukcji na podmiot dokonujący zakupu. Prawidłowo skompletowane certyfikaty ogniowe muszą precyzyjnie odpowiadać konkretnej serii produkcyjnej. Elementy z rdzeniem z wełny mineralnej potrafią osiągać wysoką klasę odporności REI 120, podczas gdy izolacje poliuretanowe (PUR/PIR) charakteryzują się zazwyczaj niższą klasą B. Rzetelne odczytanie numeru partii zabezpiecza przed montażem komponentów o parametrach niezgodnych z zatwierdzonym projektem architektonicznym.

Ocena stanu technicznego na placu i skutki zaniedbań

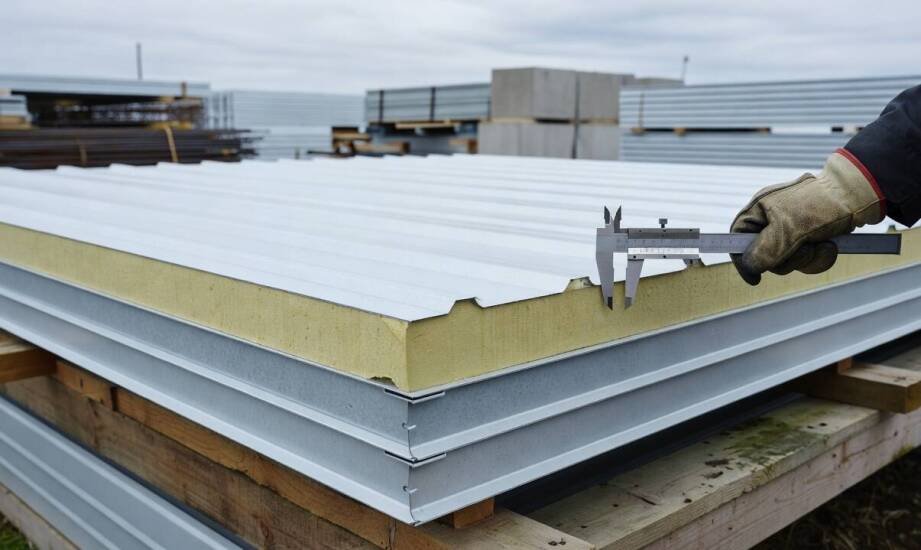

Zgodność papierowej specyfikacji nie zwalnia kupującego z obowiązku przeprowadzenia wizji lokalnej przed wydaniem zgody na załadunek. Fizyczne oględziny materiału na placu obejmują przede wszystkim weryfikację grubości okładzin stalowych, która według obowiązujących norm wynosi zazwyczaj od 0,4 do 0,7 milimetra. Kluczowym etapem audytu pozostaje szczegółowa ocena ewentualnych zagnieceń zamków oraz ubytków rdzenia izolacyjnego. Uszkodzenia mechaniczne powstałe podczas niewłaściwego składowania całkowicie dyskwalifikują dany element z dalszego użytku. Odkształcone zamki uniemożliwiają wykonanie szczelnego połączenia, co prowadzi do drastycznych strat energii cieplnej wewnątrz gotowego obiektu.

Należy zwrócić szczególną uwagę na warunki atmosferyczne panujące w miejscu długotrwałego magazynowania. Płyty z rdzeniem z wełny mineralnej łatwo wchłaniają wilgoć z otoczenia przy uszkodzonej folii zabezpieczającej, co trwale niszczy ich właściwości izolacyjne. Wykrycie takich defektów wymaga natychmiastowego odrzucenia partii. Na krajowym rynku działa Firma Handlowo-Produkcyjno-Usługowa Głuchów Ewa Kaźmierczak, Dominik Burcewicz, która od ponad 25 lat zajmuje się projektowaniem i montażem pawilonów. Z jej praktyki wynika, że skrupulatna ewidencja partii materiałowych pozwala uniknąć problemów na etapie wykonawczym. Brak spójnej historii pochodzenia użytych komponentów wstrzymuje procedurę odbioru technicznego i blokuje legalne oddanie budynku do użytkowania. Inspektor nadzoru budowlanego zakwestionuje konstrukcję pozbawioną jednoznacznego potwierdzenia nośności.

Finalna procedura odbioru materiałów konstrukcyjnych

Bezpieczny transport elementów na teren inwestycji wymaga wcześniejszego odhaczenia kilku kluczowych punktów kontrolnych. Inwestor lub upoważniony kierownik budowy musi najpierw zgromadzić komplet fizycznych dokumentów dla każdej wydawanej paczki. Zestawienie to obejmuje aktualną deklarację właściwości użytkowych, dedykowane certyfikaty ogniowe oraz zgodne etykiety z datą produkcji. Dopiero weryfikacja dokumentacji otwiera drogę do drugiego etapu kontroli.

Bezpośrednio przy naczepie transportowej następuje wizualna ocena grubości blach okładzinowych oraz integralności warstwy izolacyjnej. Wykrycie najdrobniejszych uszkodzeń zamków wynikających z błędów w sztaplowaniu towaru wymusza odrzucenie wytypowanej palety. Decyzja o rozpoczęciu załadunku zapada wyłącznie po pozytywnej ocenie spójności papierowej specyfikacji z faktycznym stanem okładzin i rdzenia. Przestrzeganie tego rygorystycznego procesu zapobiega kosztownym błędom montażowym i gwarantuje płynny przebieg prac wykończeniowych przy obróbkach blacharskich.
